NF型锅炉均匀混煤器

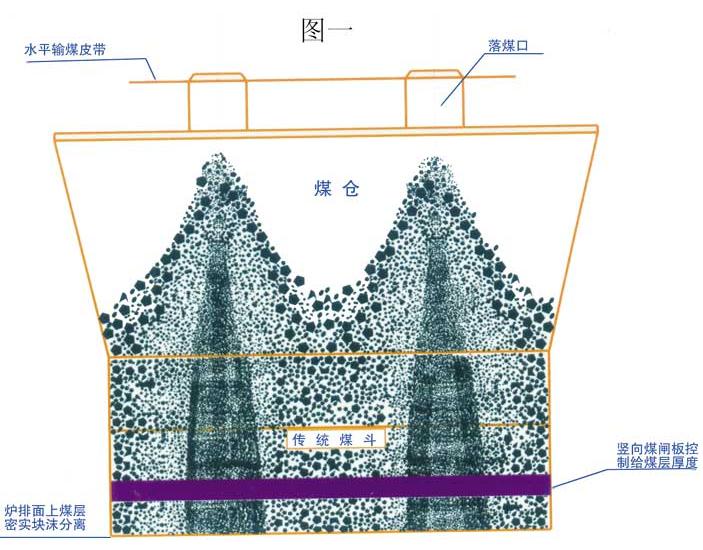

正转链条锅炉送风特点是沿炉排长度方向上分段送风,沿炉排宽度方向上等压送风。采用机械联合输送上煤方式的大吨位锅炉,煤从输煤皮带上落入煤仓过程中自然堆积成“山”字,在炉排宽度方向上形成块、沫自然分离,进入炉排后局部全部为块煤,通风阻力小而形“火口”,局部全部为沫煤,通风阻力大而形成“黑带”,吨位越大,炉排越宽,煤层越厚,“火口”和“黑带”现象越严重。给煤方式形成煤炭块、沫分离导致煤层通风阻力不均,与正转链条锅炉分段等压送风特点不相适应,是导致燃烧工况恶化,浪费能源的根本原因(如图一)。
![](./uploadfiles/2014930/2014930162313920.jpg)

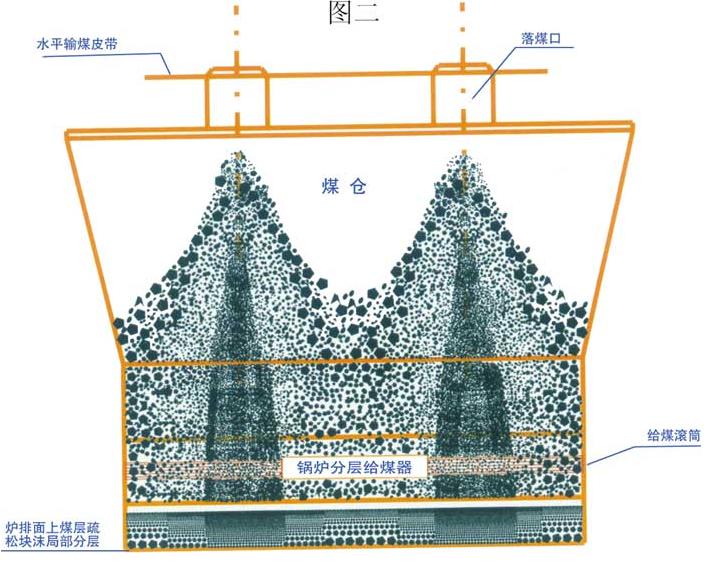

锅炉混煤机是针对机械联合输送上煤方式锅炉,单独使用锅炉分层给煤器效果不好其原因(如图二),近年来研发的产品,其作用相当于建筑用砂浆搅拌机,将由输煤皮带上自然下落进入煤仓形成块、沫分离的煤进行搅拌混合,根据单位时间煤耗量利用变频器调整转速,使块、沫和干、湿度(配套均匀加水装置)充分混合均匀。
将锅炉混煤机和锅炉分层给煤器配套使用,亦称锅炉均匀混合分层燃烧技术,可单独控制也可与锅炉主控电脑联网进行远程控制。可配套耗煤计量仪表。
经锅炉混煤机搅拌充分混合均匀后的煤炭,再由锅炉分层给煤器加以分层,炉排面上“下块”“上沫”逐级规则排列,煤层均匀平整(如图三),沿炉排宽度方向上通风阻力相同,与正转链条锅炉分段等压送风设计原理相适应,消除“火口”和“黑带”,为充分燃烧创造必要条件。

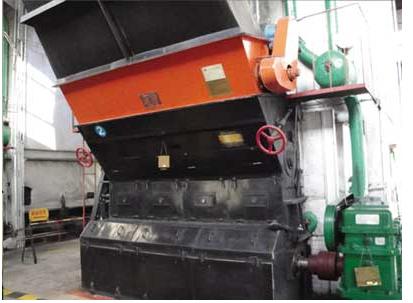

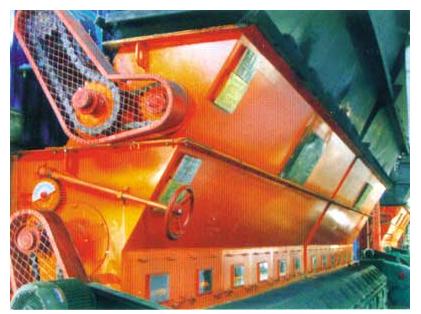

工程案例
![](./uploadfiles/2014930/201493016251547.jpg)
![](./uploadfiles/2014930/2014930162510134.jpg)
